型號				JTPB-1.2×1P	JTPB-1.6×1.2P
卷筒	個數			1	1
	直徑		mm	1200	1600
	寬度			1000	1200
鋼絲繩最大靜張力		載人	kN	30	45
		載物
鋼絲繩最大靜張力差		載人
		載物
鋼絲繩	最大直徑		mm	20	26
	最小拉斷力總和		kN	270	405
最大提升速度		不大于	m/s	1.97	2.63
提升高度或運輸長度	一層纏繞		m	134	172
	二層纏繞			297	382
	三層纏繞			472	601
電動機	產品型號			YBBP315S-6	YBBP315L2-6
	最大功率計算值		KW	75	132
	轉速		r/min	990	990
減速器	型號			ZQ850	ZQA1000
	速比			1：31.5	1:31.5
提升絞車重量（除電氣部分）			Kg	8897.769	13652.253
提升絞車外形尺寸（長×寬×高）			mm	4458×2680×1450	5224×2800×1925
旋轉部分變位質量(除電機)			Kg	3035	3680

jtp提升絞車_提升絞車_JTPB提升絞車

安徽特力重工礦山機械制造有限公司專業生產調度絞車、雙速絞車、回柱絞車、運輸絞車、耙斗裝巖機、液壓支柱、礦車、提升絞車、刮板機等礦山機械產品和零配件。

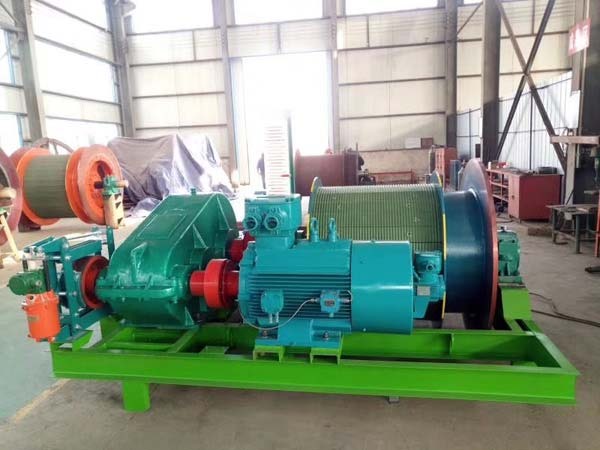

隔爆型提升絞車主要由隔爆型變頻調速電動機、主軸裝置、減速器、礦用隔爆型低壓交流變頻器、盤形制動器裝置、深度指示器、聯軸器、礦用本質安全型操作臺、隔爆液壓系統和礦用防爆提升機變頻電控裝置等組成。礦用隔爆型提升絞車的傳動原理圖如附圖所示。

當啟動隔爆型變頻調速主電機時，由電動機轉子通過彈性聯軸器將動力傳遞到減速器的高速軸上，經過減速器傳動減速后，再由減速器的被動軸通過齒輪聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向，可使卷筒進行纏繞或放松鋼絲繩，使提升容器在井筒作上下往返周期性運動。
