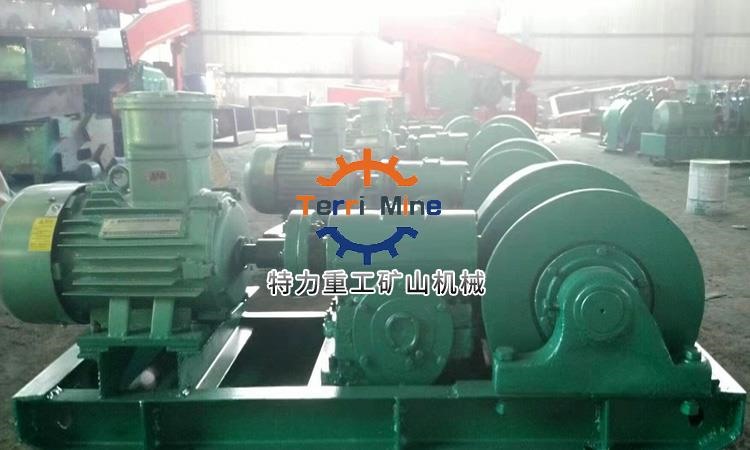

產品名稱：回柱絞車
產品規格：JH-5、JH-8、JH-14、JH-20、JH-30、JHMB-14。
產品材質：鑄鐵等
產品用途：回柱絞車又稱慢速絞車，是供煤礦井下采煤工作面回柱放頂之用。
產品特點：JH系列回柱絞車由于它的高度較低重量又輕，特別適用于薄煤層和急傾斜煤層采煤工作面，以及各種采煤工作面回收沉入底板或被矸石壓埋的金屬支柱。隨著機械化采煤
程度的提高，它越來越多地被廣泛用于機械化采煤工作面，作為安裝、回收牽引各種設備和備件之用。主要型號有：JH-5、JH-8、JH-14、JH-20、JH-30、JHMB-14。
JH系列回柱絞車主要參數：

型號 參數			JH-5	JH-8	JH-14	JH-20A	JH-30
鋼絲繩平均靜張力（KN）			50	80	140	200	300
鋼絲繩平均繩速（m/s）			0.17	0.12	0.115	0.118	0.13
卷筒	直徑×寬度		Φ276×272	Φ280×230	Φ380×310	Φ430×550	Φ560×550
卷筒	容繩量		80	100	130	170	220
鋼絲繩	直徑		15.5	17	21.5	24.5	30
	結構		繩6×19	繩6×19	繩6×19	繩6×19	繩6×19
	公稱抗拉強度（MPa）		1550	1550	1550	1550	1550
隔爆型電動機	型號		YBJ7.5-4 YBK₃-132M-4	YBK₃-160m-6	YBK₃-200L₁-6	YBK₃-200L₂-6	YBK₃-280S-6
	功率（kW）		7.5	7.5	18.5	22	45
	電壓（V）		380/660	380/660	380/660	380/660	380/660
	轉速（r/min）		1450	970	970	970	980
傳動比			157	181.17	188	259.96	269.123
外型尺寸：長×寬×高			1450×512×515	1550×530×570	1955×680×815	2560×968×797	3300×1078×1034
絞車重量（包括電機）（kg）			620	650	1350	2600	4460
配套電氣用戶自備		隔爆磁力起動器	QEZ-80/660（380）	QEZ-80/660（380）	QEZ-80/660（380）	QEZ-80/660（380）	QEZ-80/660（380）
配套電氣用戶自備		隔爆控制按鈕	BZA-5/127-3	BZA-5/127-3	BZA-5/127-3	BZA-5/127-3	BZA-5/127-3

型號	JHMB-14
外層鋼絲繩最大靜張力 KN	140
鋼絲繩平均靜張力 KN	170
鋼絲繩平均速度 m/s	0.10
卷筒尺寸 mm	Ф400×302
鋼絲繩直徑　 mm	21.5
容繩量 m	150
結構	繩6×19
傳動比	175
鋼絲繩公稱抗拉強度 MP	1670
電動機規格型號	YBK3-200L2-6
功率 KW	22
轉速 r/min	740
電壓	380V/660V 660/1140V
外形尺寸(長寬高) mm	2688×930×1100
絞車質量(包括電動機) Kg	2432
